尊敬的客户，感谢您选用硬度自动测量系统。依托专业研发人员，研发并提供中高端手动、XY-半自动、Z-自动、XYZ-全自动硬度测量系统解决方案。为完善产品，以便为您提供更好的服务，恳请您将任何关于产品的建议反馈给我们。
半自动维氏硬度计主要用于测量微小、薄型试件、脆硬件的测试，通过选用各种附件或者升级各种结构可广泛的用于各种金属(黑色金属、有色金属、铸件、合金材料等)、金属组织、金属表面加工层、电镀层、硬化层(氧化、各种渗层、涂镀层)、热处理试件、碳化试件、淬火试件、相夹杂点的微小部分，玻璃、玛瑙、人造宝石、陶瓷等脆硬非金属材料的测试。尤其适用于大批量测量工件的硬度梯度分布曲线，和指定部位的硬度测试。
通过内置步进马达控制的自动位移台, 透过鼠标点击控制, 拥有多样性的控制模式, 定位精度高, 重复精度好, 移动速度快, 工作效率高；
硬度计技术参数：
参数名称 | 参数数据 |
硬度标尺（四选一） | 1、（HV0.3,HV0.5,HV1,HV2,HV3,HV5） 2、（HV0.3,HV0.5,HV1,HV3,HV5,HV10） 3、（HV1,HV3,HV5,HV10,HV20,HV30） 4、（HV1,HV5,HV10,HV20,HV30,HV50） |
显示 | 7寸液晶触摸显示屏 |
试验力范围（kg） 对应硬度标尺四选一 | 1、（0.3、0.5 、1、2、3、5 ） 2、（0.3、0.5 、1、3、5、10.） 3、（1、3、5、10、20、30） 4、（1、5、10、20、,30、50） |
加载控制 | 自动（加载/保持/卸载） |
试验力保持时间(s) | 5～60 |
试验力选择 | 外置式选力旋钮，试验力自动显示在7寸液晶触摸显示屏上 |
物镜放大倍数 | 10×，20× |
光通道 | 双光通道（目镜及CCD摄象通道） |
光学系统（双光学通道，无需切换） | 1、自动数字式编码器； 2、总放大倍数(μm)：100×（观察）, 200×（测量）； 3、测量范围(μm)： 400；4、分辨率(μm)：0.125 |
硬度测量范围 | (5-3000)HV |
数据输出（选配） | 内置打印机，测试数据也可通过USB输出至U盘进行保存分析 |
试件最大高度(mm) | 165 |
试件最大宽度(mm) | 130压头中心线至机壁距离） |
电源电压 | AC220V/50HZ |

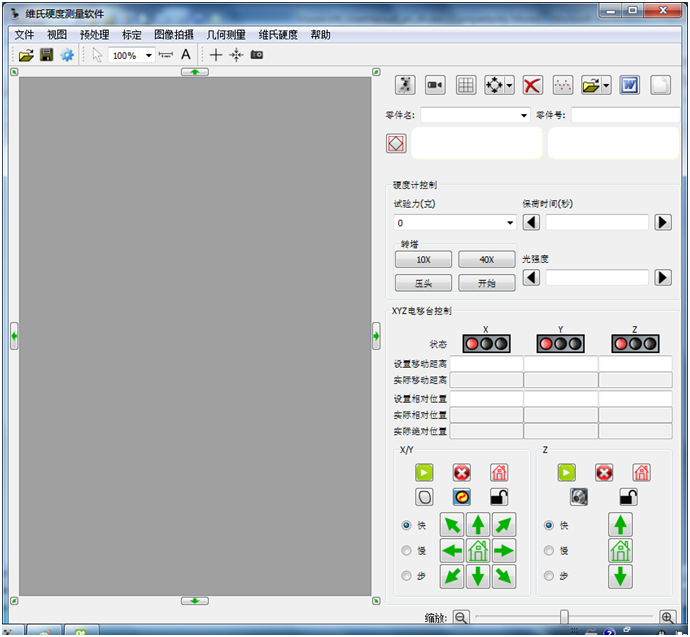

软件参数：
1、介绍
半自动维氏硬度计，集成了光学成像、机械位移、电子控制、数字成像、图像分析、计算机处理等多种最新专业技术，通过计算机主机实现对维氏硬度计和自动载物台的控制，并将硬度压痕数字化成像在计算机屏幕上，再通过自动读数、手动读数等手段，准确测量金属及部分非金属材料及各种膜层、镀层的显微硬度、硬化层深度、膜层厚度、两点间距等。还可拍摄金属表面形貌并进行固定倍率打印等。这一系统，突破了传统硬度的测试方式，实现了全自动、高精度、高重复性的硬度测试，是材料分析的重要设备。

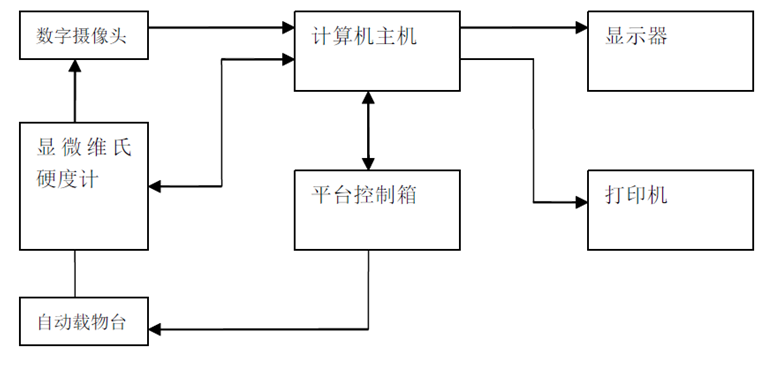

2、组成
计算机主机通过 RS232 串口，控制硬度计的动作并接收硬度计的相应信息；计算机主机通过 RS232 串口，控制平台控制箱，并通过平台控制箱，控制自动载物台移动并接收相应信息；维氏硬度计所压的压痕的光学信号，通过数字摄像头成像在计算机显示器上，再通过自动、手动读数，测得维氏硬度值。
物料 | 介绍 | |
压力控制 | 硬度计试验力转换时，系统感知试验力变化并实时显示在系统中。 | |
转塔控制 | 软件控制硬度计进行物镜—压头之间相互切换，无需人工控制硬度计 | |
加载控制 | 软件控制硬度计进行加载，无需人工控制硬度计。 | |
测量控制 | 软件控制硬度计转塔、加载并直接读取维氏硬度值 | |
光源亮度控制 | 对光源的亮度进行设置 | |
图像采集 | 实时显示硬度图像，可存储、打印图像，以及定倍打印。 | |
手动/自动测量 | 手动：拉对角线测量、两点卡线测量、四点测量、自动：自动找出压痕的四个顶点，速度快，数据准。 | |
硬度换算 | 依据国家标准，自动进行布氏—洛氏—维氏—努氏等多种硬度数值转换，实时显示，并可转换各种国际标准 | |
图文报告 | 自动记录测量数据，自动生成硬度—深度曲线，保存或打印硬度—深度曲线及所有压痕测量值；保存或打印压痕图像 | |
努氏测量 | 可更换努氏压头进行努氏硬度自动测量 | |
自动载物工作台 | 可通过鼠标点击界面中任意点自动选点，可进行直线开始位置的设定和随机移动位置设定，通过鼠标对自动X-Y位移 | |
马达 | 步进马达 | |
最大移动距离 | 50mm | |
最小移动距离 | 1mm | |
移动速度 | 可调 | |
位移重复精度 | 1um | |
样品台尺寸 | 100mmX100mm | |
图像采集/识别 | 采用高质量、高分辨率300 万像素摄像机，高速采集：1280X1024 分辨率：25 帧/秒，大尺寸原始图像采集； 采用的图像及测量结果供存储格式，图像存储格式BMP、JPG等通用文件格式）。 | |
自动测量时间 | 约0.3S/1个压痕 | |
测量重复性 | ±1.0% （700HV/500gf，压痕清晰时） | |
最小测量单位 | 0.01mm | |
维氏硬度计 | 试验力四选一 1、（0.3、0.5 、1、2、3、5 ） 2、（0.3、0.5 、1、3、5、10.） 3、（1、3、5、10、20、30） 4、（1、5、10、20、,30、50）; 试验力可转换单位为：（Kgf，N）; 高级光学工程师设计的光学系统不仅图像清晰，还可作为简单的显微镜使用，亮度可调，视觉舒服，长时间操作不容易疲劳; 7寸液晶触摸可直观显示硬度值，换算硬度，试验方法，试验力，保荷时间，测量次数，试验过程直观明了; 系统自带校准功能，可手动调整输入误差校准仪器; 加荷方式：全自动; 镜头与压头转换：全自动； 物镜和压头中心重合精度小于1um; 铸铝壳体一次成型，结构稳定不变形，纯白汽车烤漆档次高，抗划伤能力强; 结果同步换算为洛氏、维氏、布氏; | |||||
标准配置： | 显微维氏压头 | 1个 | 10X物镜 | 1个 | 20X物镜 | 1个 |
砝码 | 1套 | 维氏硬度块 | 2块 | 10×测微目镜 | 1个 | |
电动平台控制器 | 1个 | 电动十字工作台 | 1个 | 水平仪 | 1个 | |
水平调节螺钉 | 4个 | 螺丝批 | 2个 | 外接电源线 | 1根 | |
防尘罩 | 1个 | 安装和操作手册 | 1份 | 光学适配镜 | 1个 | |
USB 加密狗 | 1个 | 摄像头 | 1个 | 软件光盘 | 1个 | |
控制专用连接线 | 1个 | RS232通讯线 | 1个 | |||
软件配置： | ||||||
XY样品移动控制 | 提供XY电动移动样品台:可用软件控制也可手动调节；XY可同时运动；XY可用键盘方向键微调精确到位； | |||||
XY遥感 | 控制XY电动移动样品台 | |||||
加载模式和路径设置 | 提供多种加载模式包括沿线、沿边缘角度、沿曲线边缘角度等；加载点坐标可任意设置 | |||||
自动边缘扫描 | 沿样品边缘自动扫描并自动找到拐点如齿顶齿根等 | |||||
自动加载、聚焦、测量 | 系统按设定的加载模式，自动聚焦、自动加载、自动测量,并自动绘制硬化曲线；一键完成 | |||||
硬度值转换、修正、有效验证 | 系统可同时将测得的显微维氏硬度值转换到其它多个硬度标尺如HB、HR等；可对球面圆柱面样品测量值进行修正； | |||||
数据统计 | 自动计算测量硬度的平均值、方差、Cp、 Cpk等统计值 | |||||
数据储存 | 测量数据和图像等可保存于一个文档供以后调出 | |||||
测试报告 | 自动生成WORD或EXCEL文档报表；用户可定制报表格式；标准格式包括每单个硬度测量值、统计值、压痕图像、 | |||||
努氏硬度 | 可设置为努氏硬度测量 | |||||
断裂韧性 | 可设置为测量压痕断裂韧性 | |||||
其它功能 | 含显微图像处理与测量系统的所有功能，包括图像拍摄、标定、图像处理、几何测量、文档标注、相册管理、和定倍打印等 | |||||
电脑 | 联想商业电脑 | |||||
