TG-400XYZ为手自一体大型切割机，适用于各种金属材料、陶瓷、石英玻璃和岩相样品等的切割。设备配有多种夹具，可切割不 规则形状的工件，且实现了工作台的自动/手 动进给切割（Y 向），切割片的自动砍式切 割（Z 向），灵活自动的切割方式,极大的避 免了试样的烧伤。
产品特点：
铸铝底座，304不锈钢机盖，整体刚性强，更耐用，耐腐蚀；
用摇杆控制YZ轴对刀，更省力快捷；
超大的工作台面和操作空间；
可手动移动 X 向平台，实现一次装夹，多次切割；
带一键冲洗功能，快速去除视窗上的水雾，及冲去切割室内的碎屑；
自带抽风及空气净化装置，快速去除切割室内的水汽及净化切割时产生的异味；
落地独立水箱，容积大，易移出清洗；
带激光对刀装置。
技术参数
型号 |
| GC-400XYZ |
切割片 | 转速 | 800 -2000rpm |
直径 | Φ400~450mm | |
中心孔 | 32mm | |
电气 | 输入 | 3x380V/50Hz+零线+地线 |
切割功率 | 7.5KW | |
安全 | 急停，屏幕提示功能全部停止 | 按下切断控制回路 |
快速刹车 | 切割结束，切割片2秒内刹住 | |
安全门锁 | 门打开时，无法启动；运行时，门锁住不能打开 | |
摇杆 | 需双手操控 | |
过载保护 | 超过载电流自动停机 | |
防误切 | 限位开关+设定最大行程+设定最低位置，防止工作台被误切或超程 | |
控制 | 显示/操控 | 7英寸触摸屏 |
Z轴进给 | 自动进给/摇杆控制；0.01~3mm/s | |
Y轴进给 | 手动自动进给/手轮、摇杆控制：0.01~5mm/s | |
X轴进给 | 手轮手动控制，精度 0.1mm | |
冷却 | 水箱容量 | 130L |
水箱尺寸 | 1200x450x610mm(WxDxH, 带水泵) | |
接口 | 进水：Φ19内径高压管 ； 出水：自带排水通道 | |
水路 | 4路冷却管，流量：100L/分钟 | |
智能切割 | 切割模式 | 手动模式/ Y轴模式/ Z轴模式 |
调速方式 | 恒速切割/ 脉冲切割/ 自动调速 | |
切割能力 Φ400刀片 | 最大直径 | Φ150mm |
最大方形截面 | 120x350mm(需至少分两次切割) | |
工作台 | 大小（WXD） | 438X388mm |
T型槽 | 12mm | |
行程 | Z向: 210，Y向：370, X向：210mm | |
尺寸 | W×D×H | 1017×1317×1729mm(合盖）； 1851×1774×2224mm(开盖) |
重量 | 主机 | 550kg |
水箱 | 40kg |
序号 | 名称 | 规格 | 数量 |
1 | 切割机主机 | GC-400XYZ | 1台 |

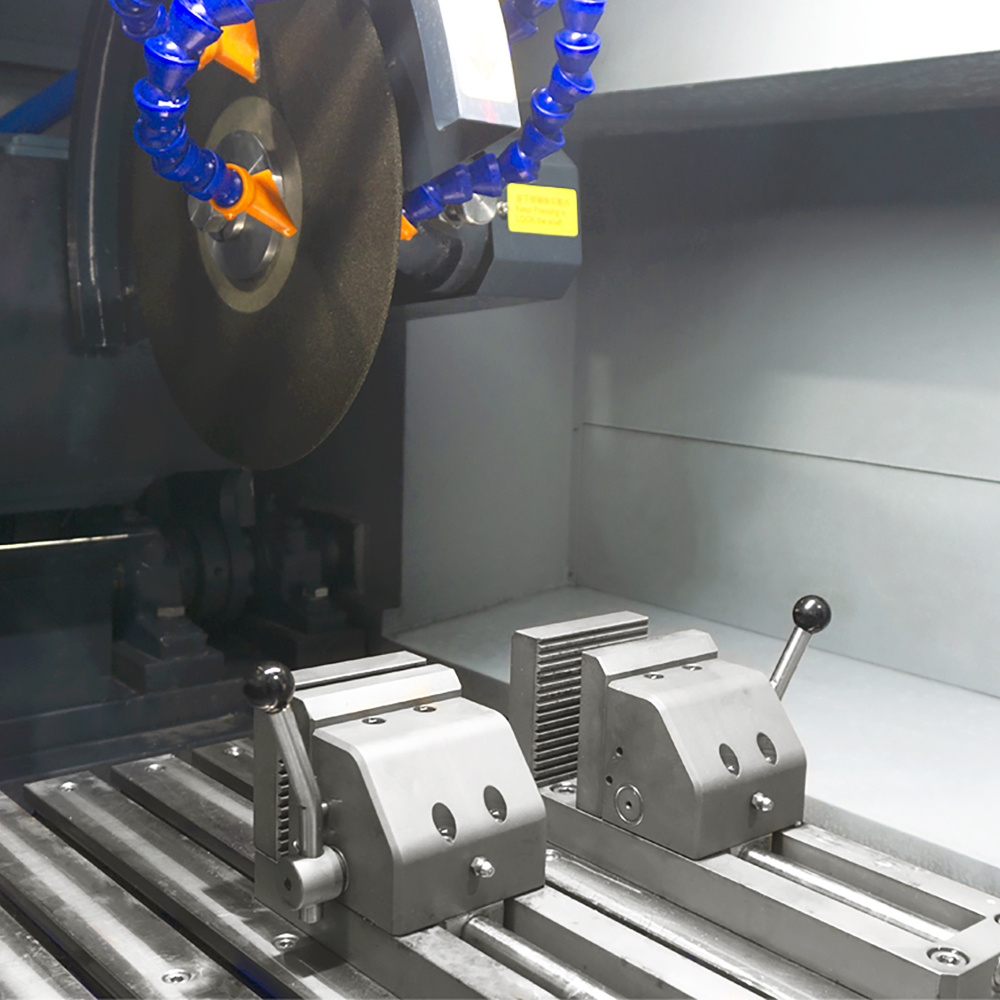

2 | 虎钳式快速夹具 | 一左一右 | 1套 |
3 | 开口扳手 | 30mm开口呆扳手 | 1把 |
4 | 内六角扳手 | M8mm内六角扳手 | 1个 |
5 | 进水管 | Φ19mm橡胶管 | 1根 |
6 | 出水管 | Φ38mm钢丝管 | 1根 |
7 | 切割冷却润滑液 | 2000ml | 1桶 |
8 | 切割片 | 400*2.0*32 | 10片 |
9 | 循环水箱系统 | 容量130L，流量100L/Min | 1套 |
10 | 切割片固定 | 锁紧螺母1个+固定片2个 | 1套 |
